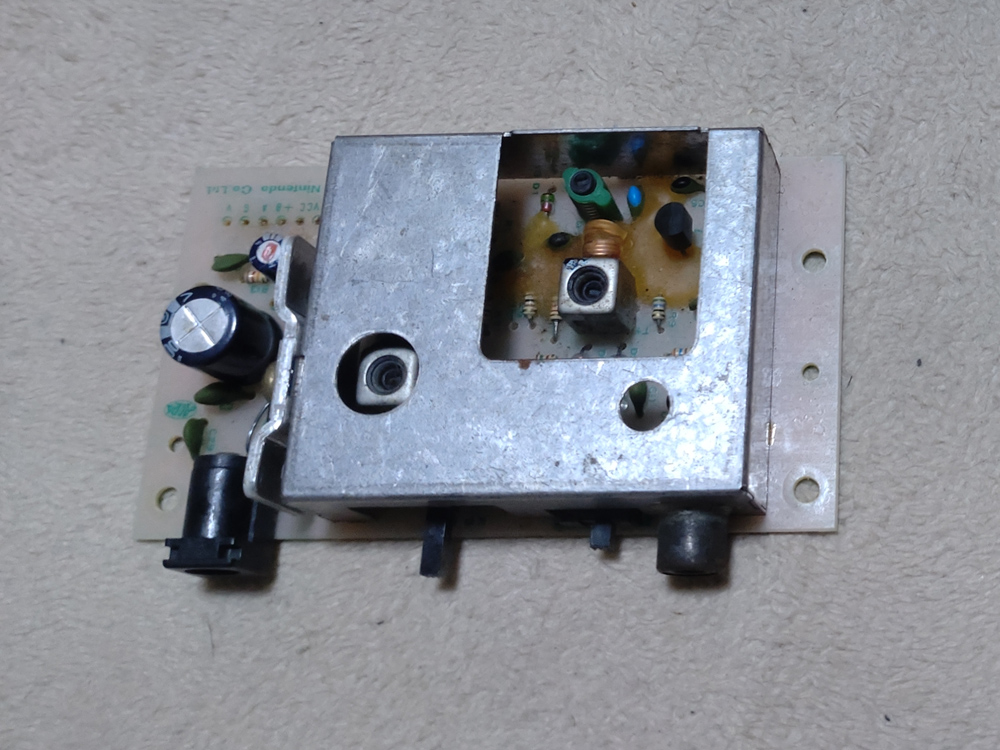

AV化キットで取り外した基板です。
念のため動作確認。
ファミコンのメイン電圧は5Vで駆動します。
正規のACアダプターは10Vで、電源基板の7805レギュレーターを介して
安定の5Vを生成出力しています。

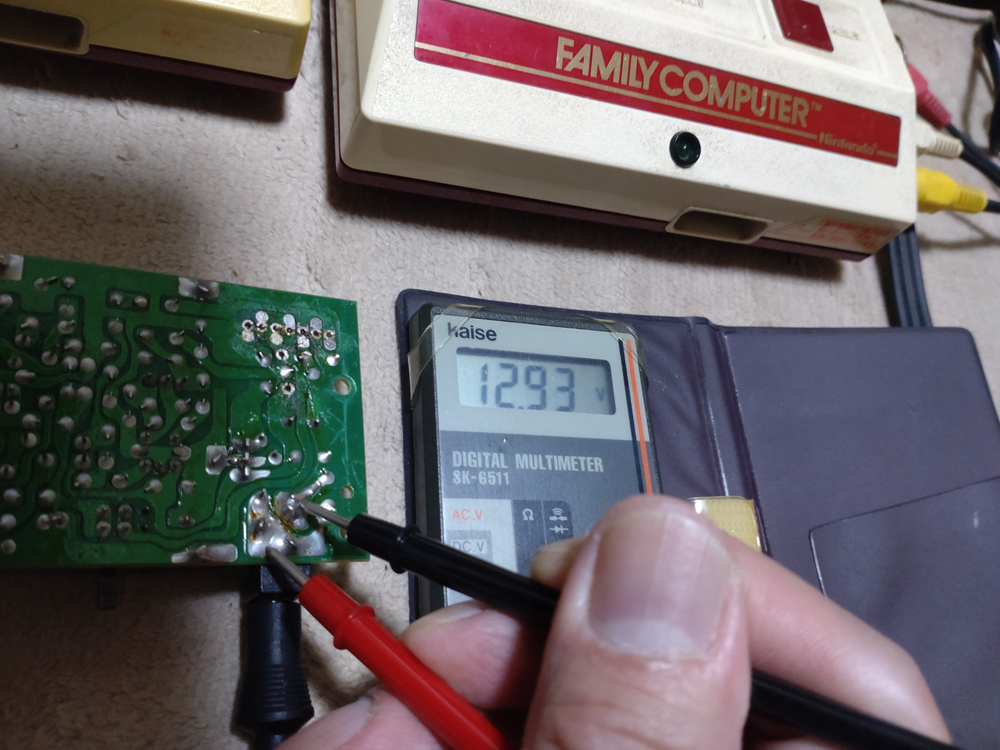

正規ACアダプターから入力、9V～12V出ていたらOK。（センターマイナスGND）
（アダプターの個体差やテスターにより電圧が違います）

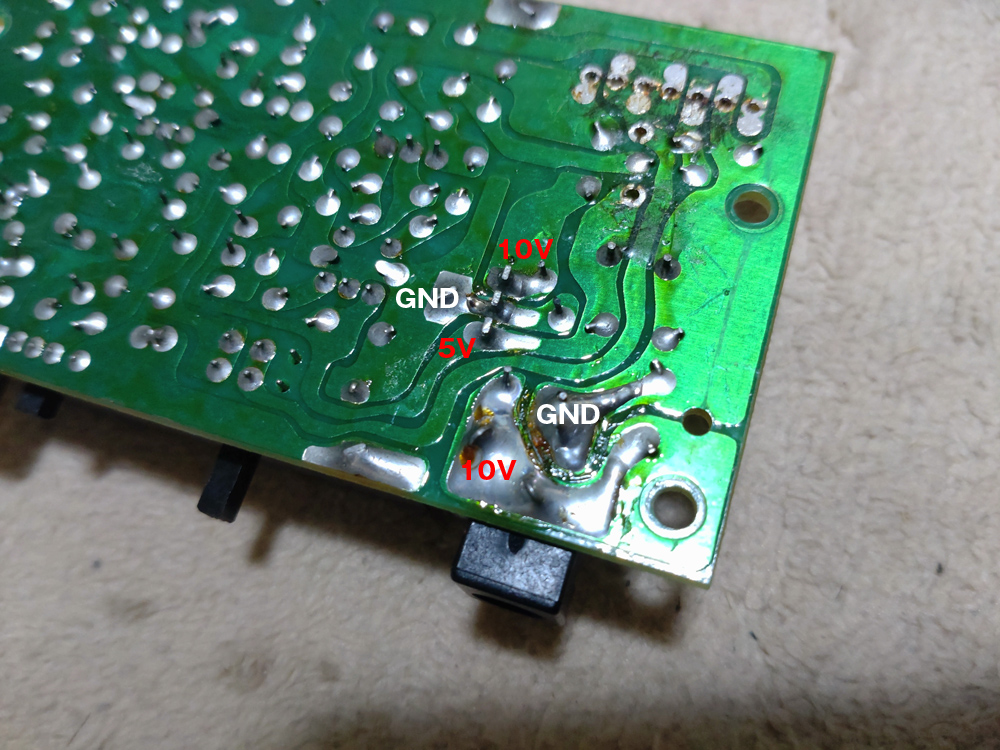

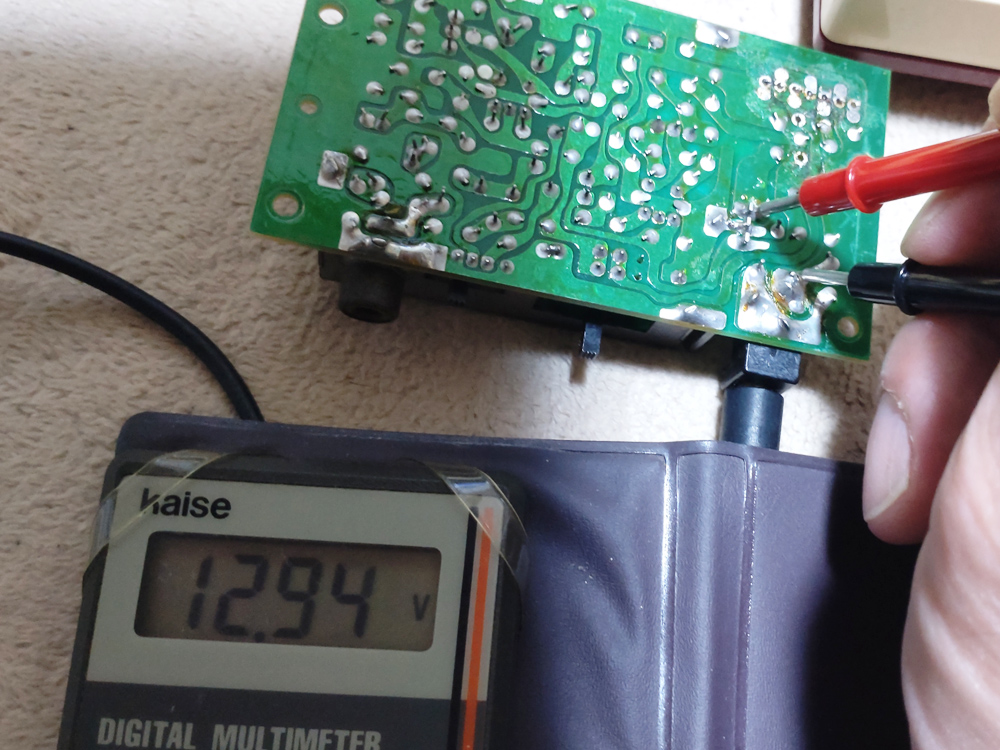

7805レギュレーターのInputにACアダプターからの入力電圧確認。

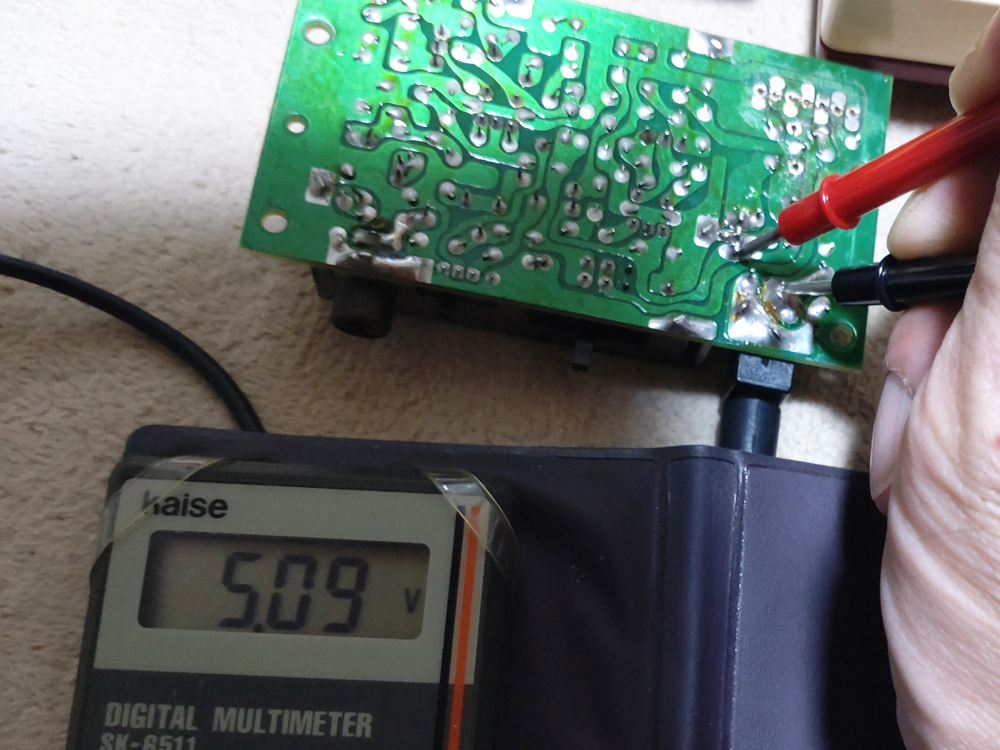

7805レギュレーターのOutputに5V出力電圧確認。
スイッチが入ると5Vがメイン基板へ送られます。
もし、5Vが出力されていないなら、7805レギュレーターや
電解コンデンサー1000µF6.3Vの交換が必要です。
