少し興味がありましたので、プリント基板と部品を購入して組み立てました。
SDカードモジュールが干渉するので、延長ケーブルを使っています。
設定後、基板の[RESET]ボタン。
CP/M-68k 起動画面。
Lite設定にしています。基板裏のSJ1・SJ2・SJ3を短絡。
基板の[USER]ボタンを押したまま、[RESET]ボタンでメニュー選択画面。
Enhanced 68k BASIC 起動画面。
BASICは、すべて大文字で入力です。「RUN」「LIST」
PC接続用 USB-TTLシリアル変換アダプターモジュール
外部電源不要で、どちらも問題なく画面が表示されました。
接続は、RX・TX・5V・GND。
DTRは、いらない？
お勧めはこちら。DTRあり。並びもほぼ同じでGNDをずらすだけ。

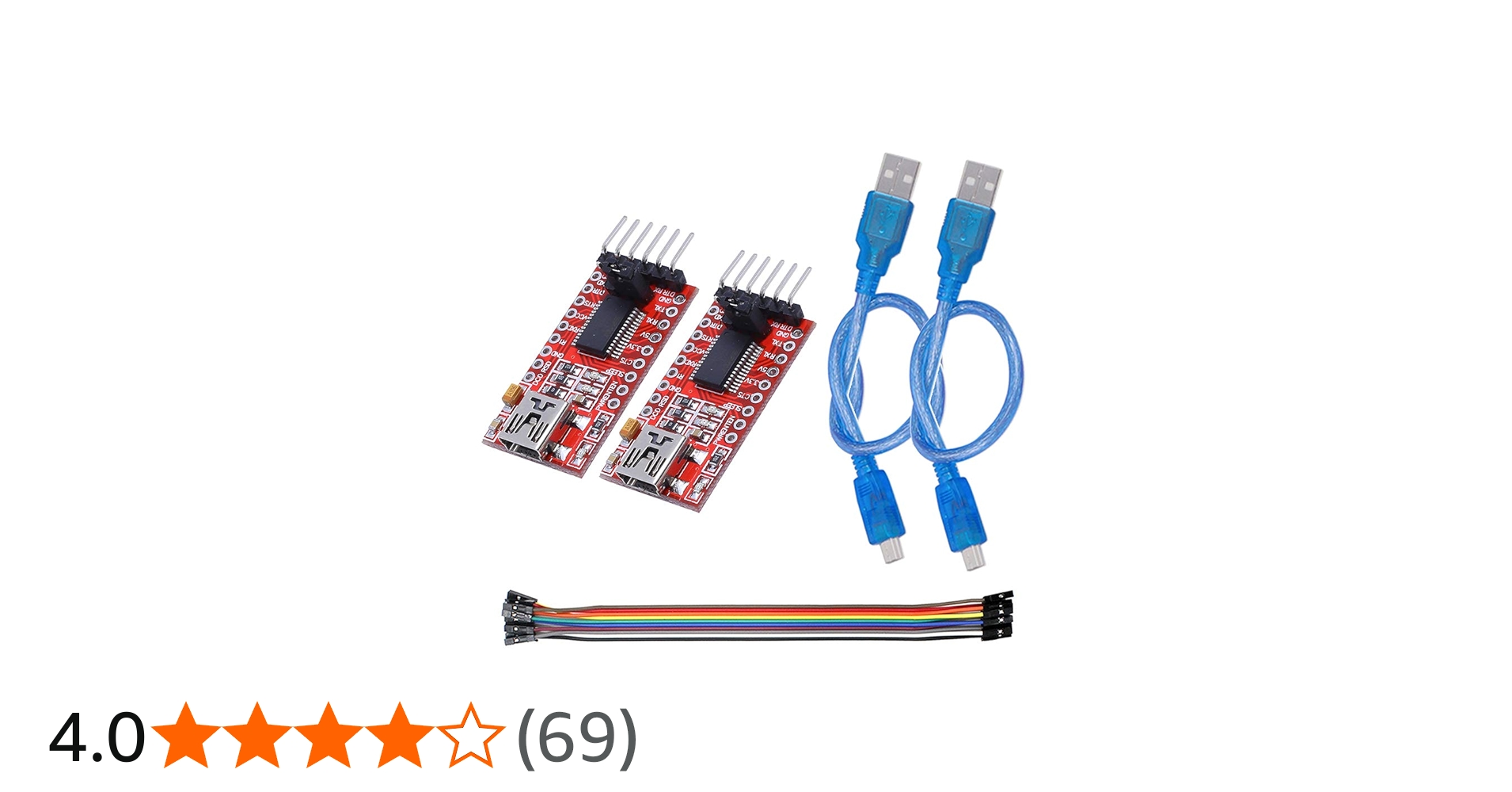

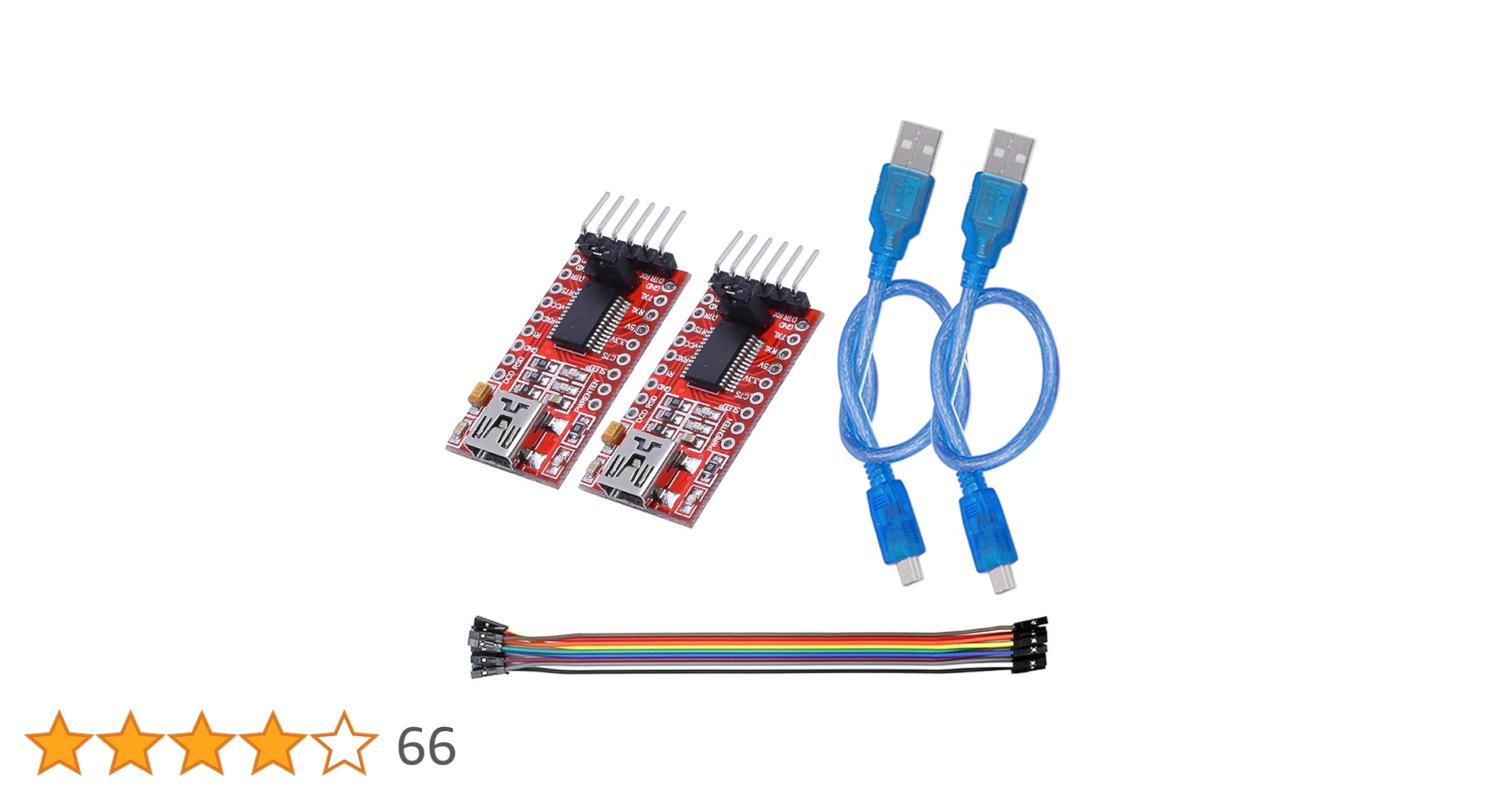

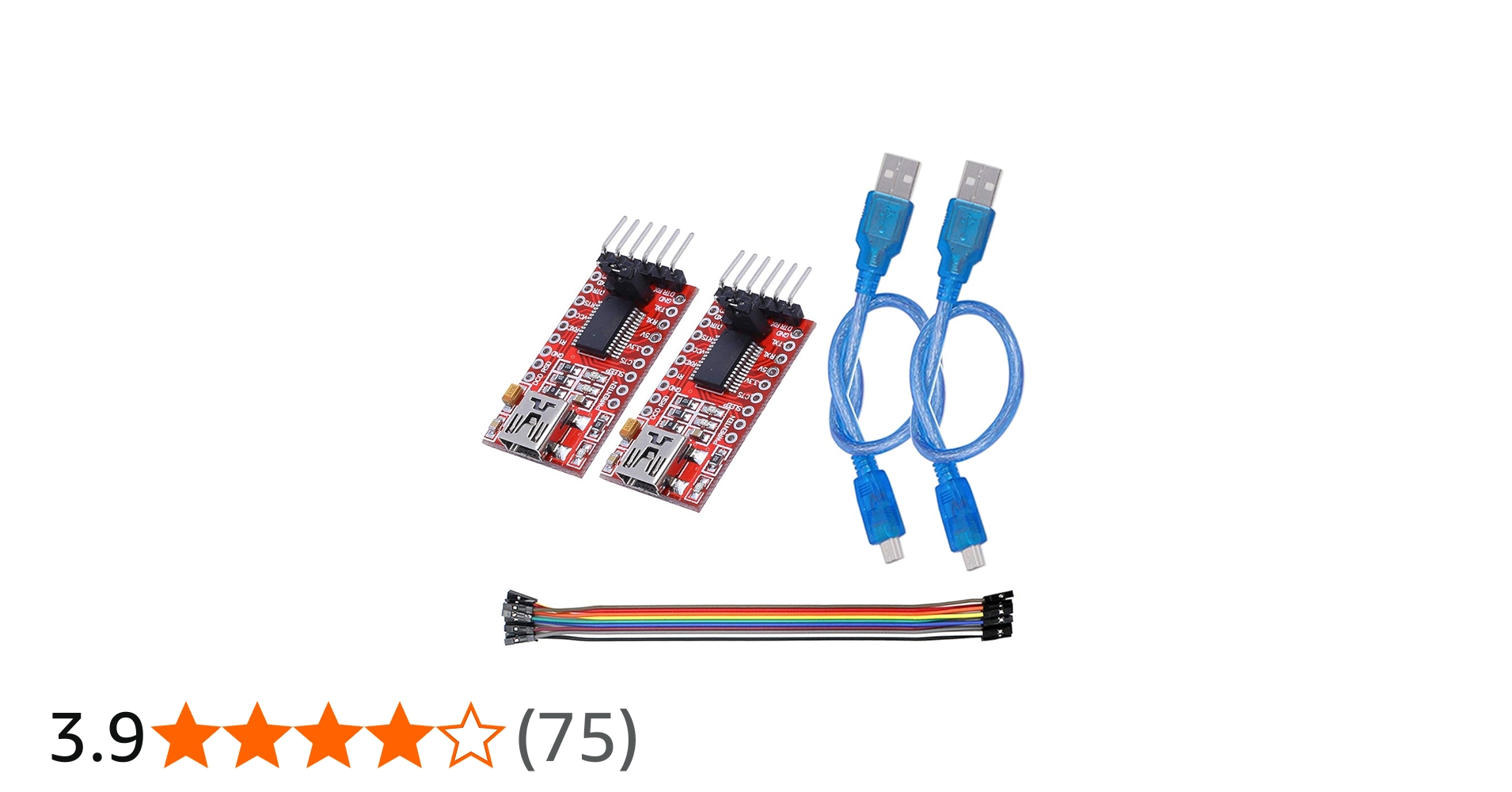

KeeYees FTDI FT232RL USB-TTLシリアル変換アダプターモジュール 5V/3.3V切り替え 2個入り 専用USBケーブル付き 2本入 ジャンパーワイヤ付き メス-メス 10ピン
USBシリアル変換モジュール： チップ：FT232RL（本物のFTDIチップではない） チップFT232RLの全ての信号ボードを引き出す ピンの定義：DTR 、RXD、TXD 、VCC、CTS、GND 電源電圧：USBから供給 電圧：3.3...
www.amazon.co.jp
こちらは、少し接続が面倒。

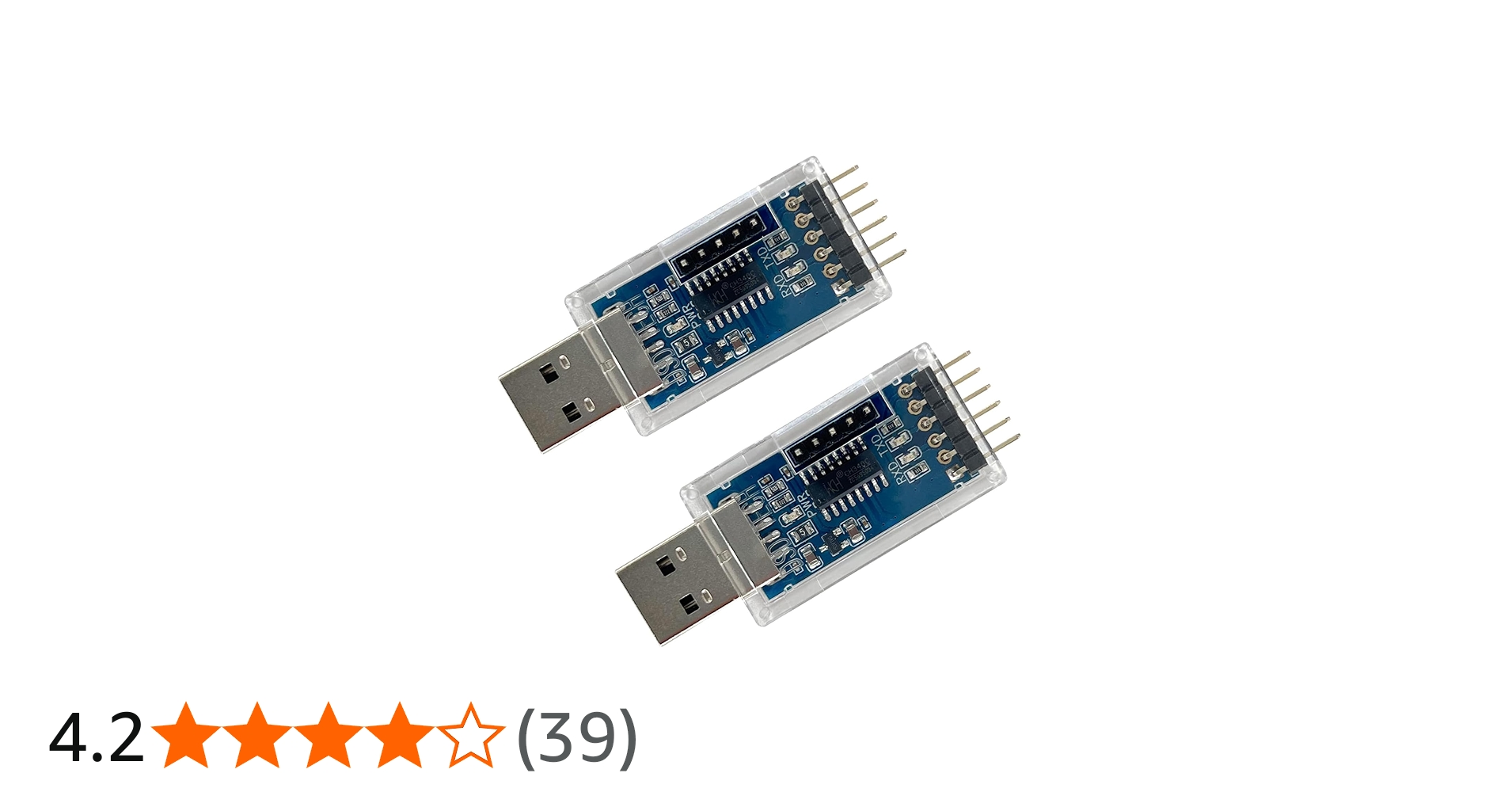

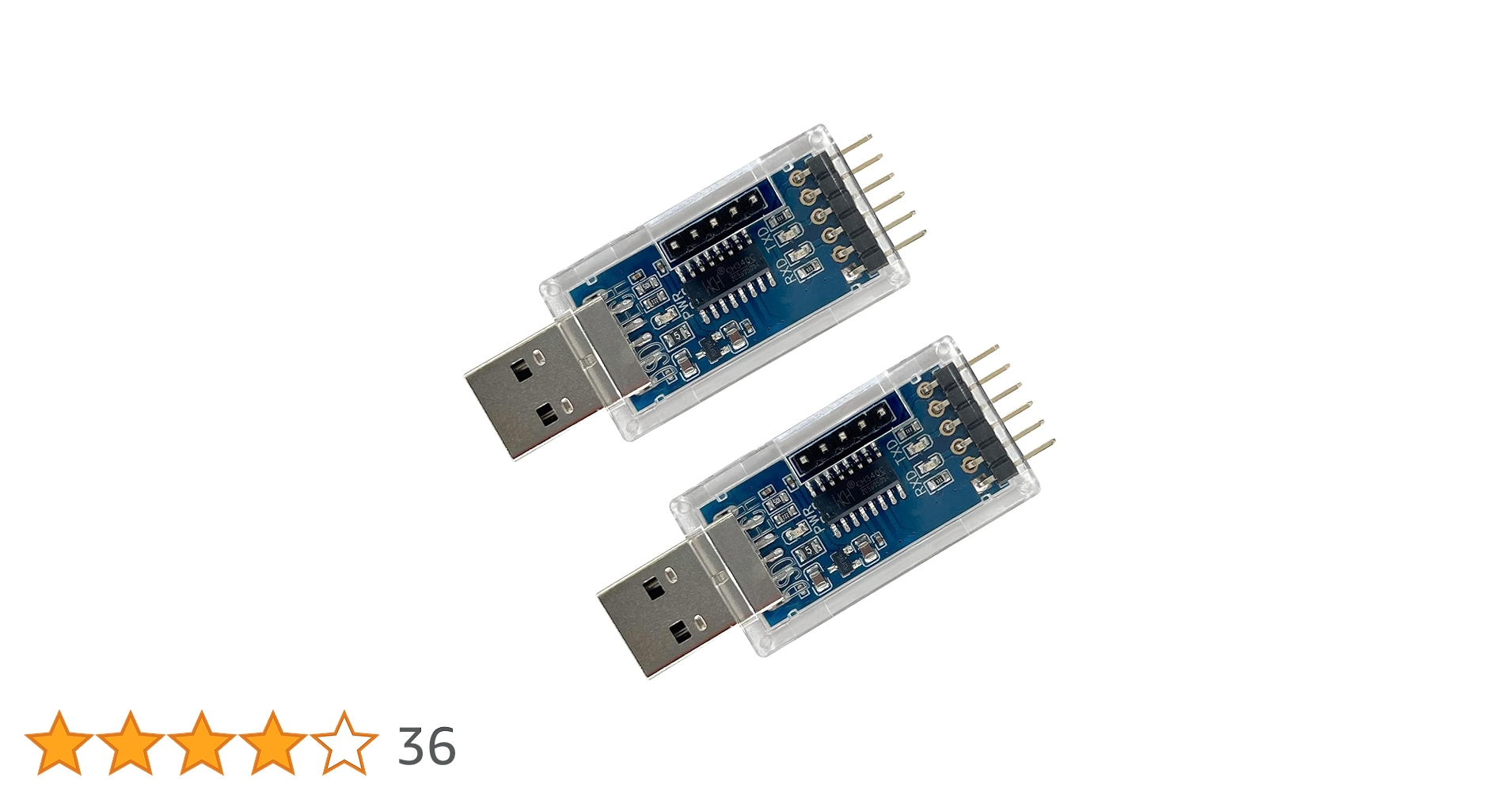

DSD TECH SH-U07B USB TTL アダプタ CH340C チップ内蔵（2PCS）
このCH340Cチップ内蔵されたUSB TTL / UART アダプターは電子工学の開発やさまざまなファームウェアの書き込みに非常に適しています。 仕様： モデル：SH-U07B メインチップ：WCH CH340C ピン定義：CTS、RTS...
www.amazon.co.jp
ノートPCならそのままで使用できそうですが、デスクトップPCの場合はUSB延長ケーブルが必要です。
こちらは、EMUZ80用に購入。
DTRがないですが、こちらでも画面は表示されます。
（pin配列が違うので別に接続ケーブルが必要）

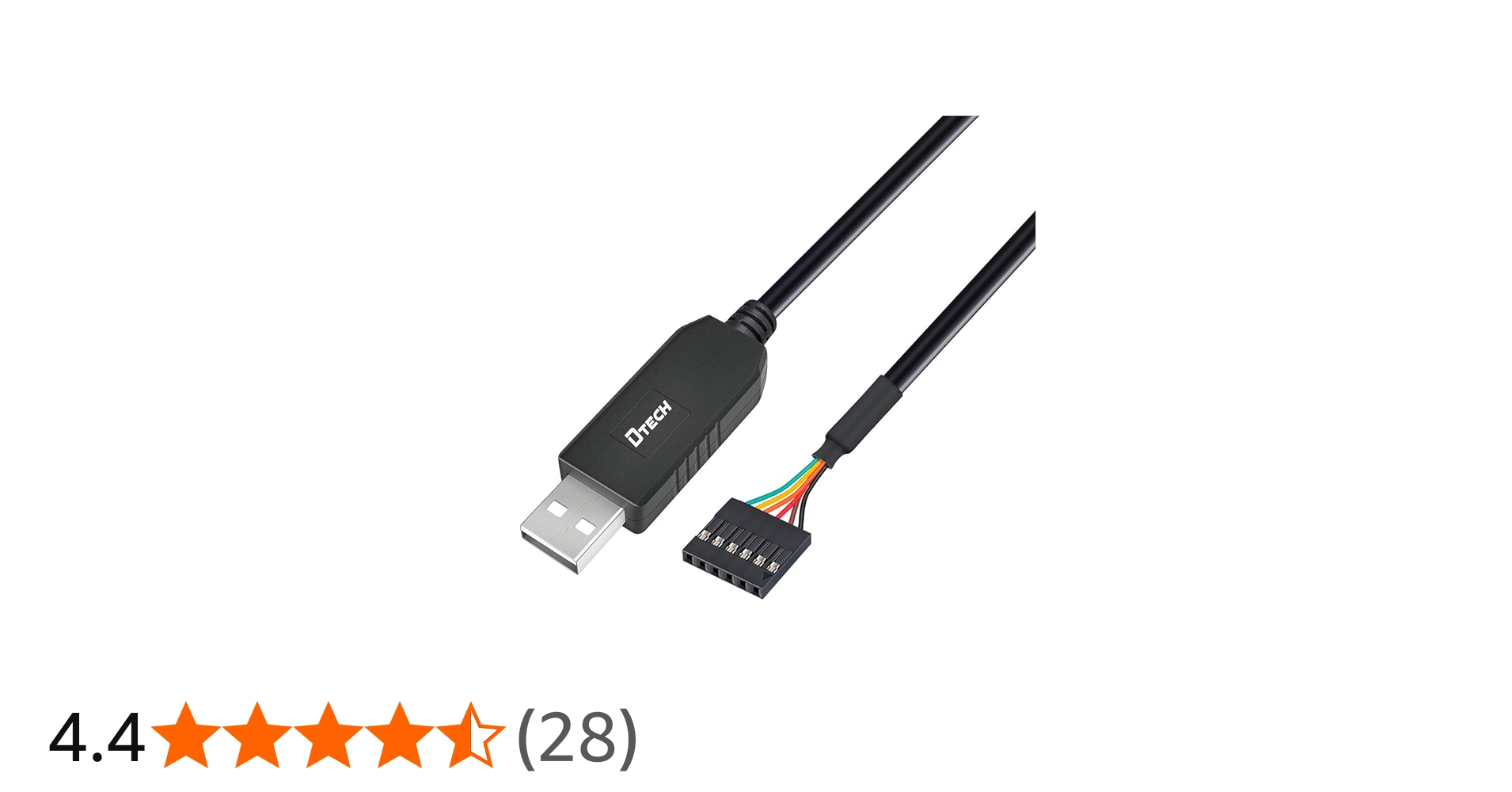

DTECH USB TTL シリアル 変換 ケーブル 5V 1.8m FTDI チップセット 6ピン 2.54mm ピッチ メス コネクタ FT232RL USB UART シリアル コンバーター ケーブル Windows 10 8 7 Linux Mac
FTDIのUSB-TTLシリアルコンバータケーブルです。一見ただのUSBの引き出しケーブルのようですが、USBプラグの部分にFT232RLが埋め込まれてあり、これでれっきとしたUSBシリアルのインターフェースになっているのです。これから基板...
www.amazon.co.jp
データを解析。

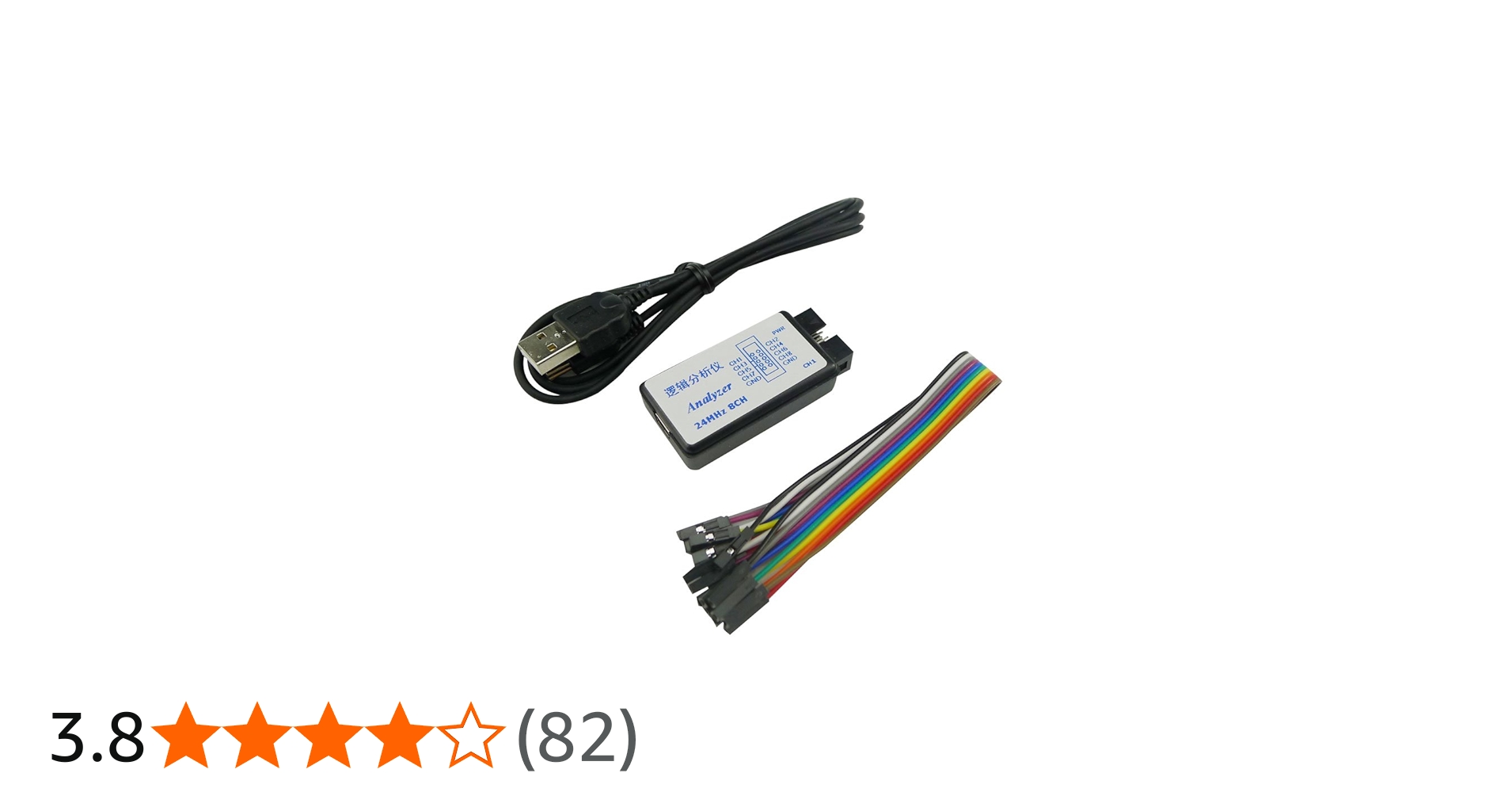

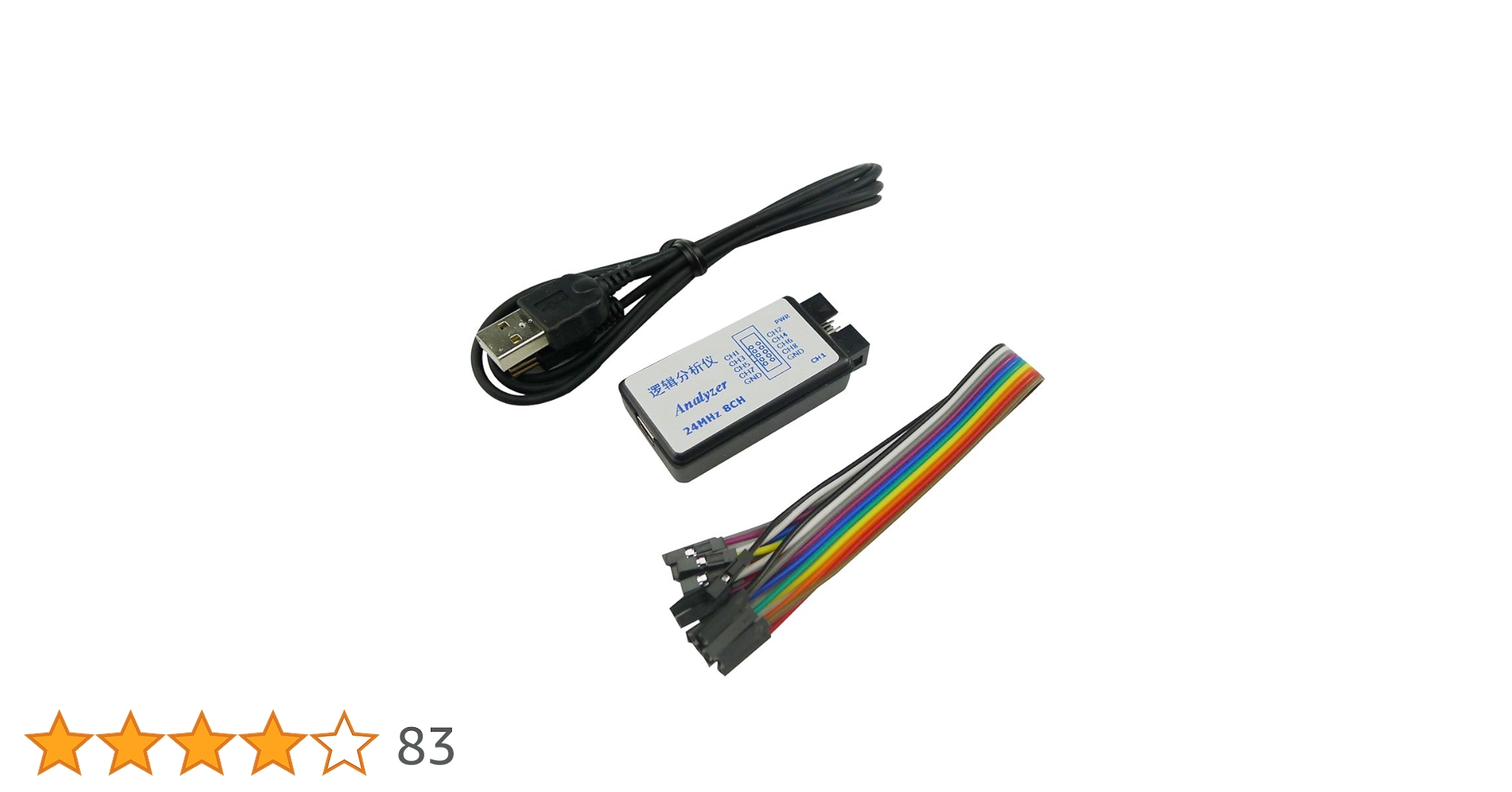

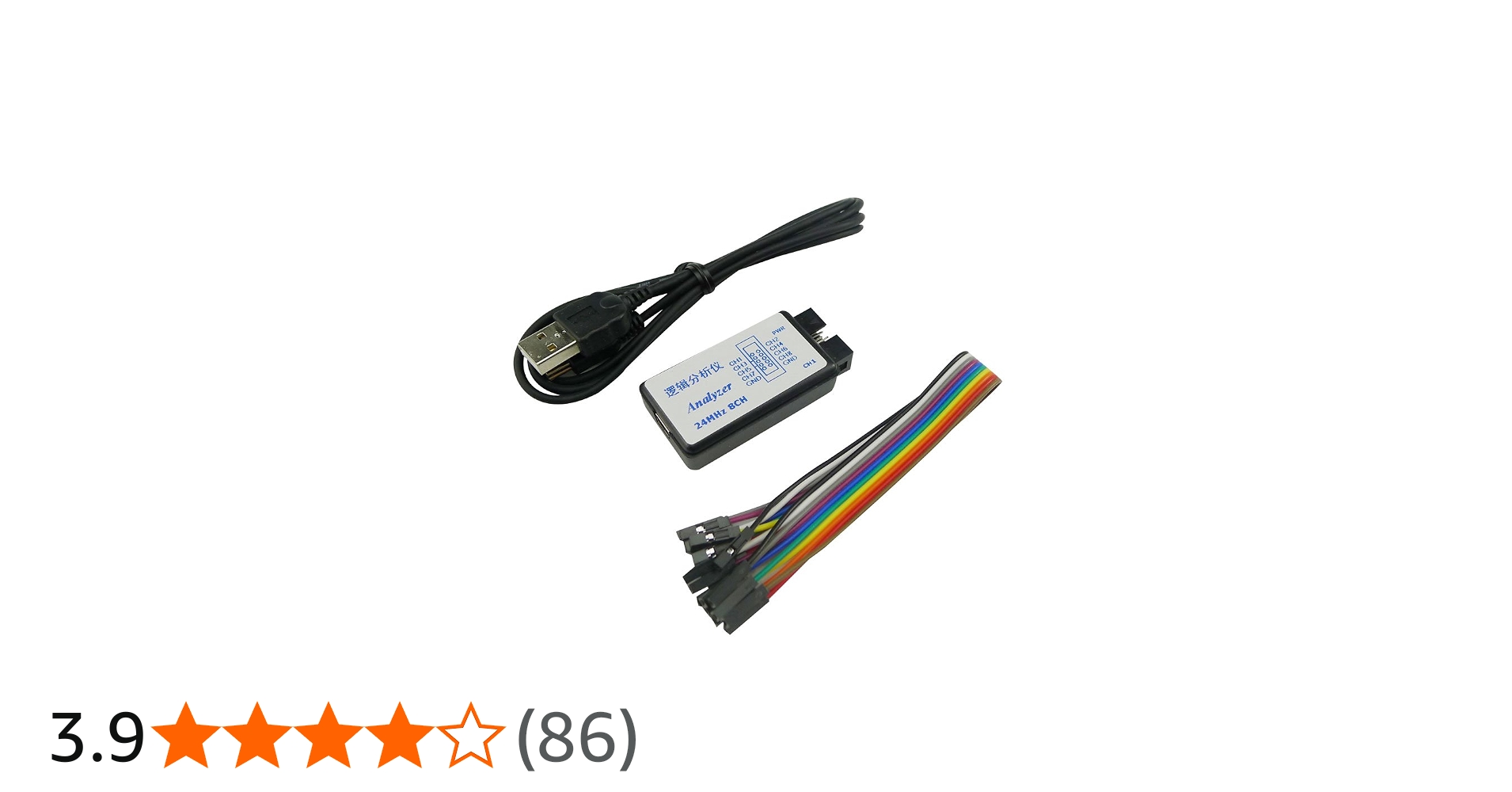

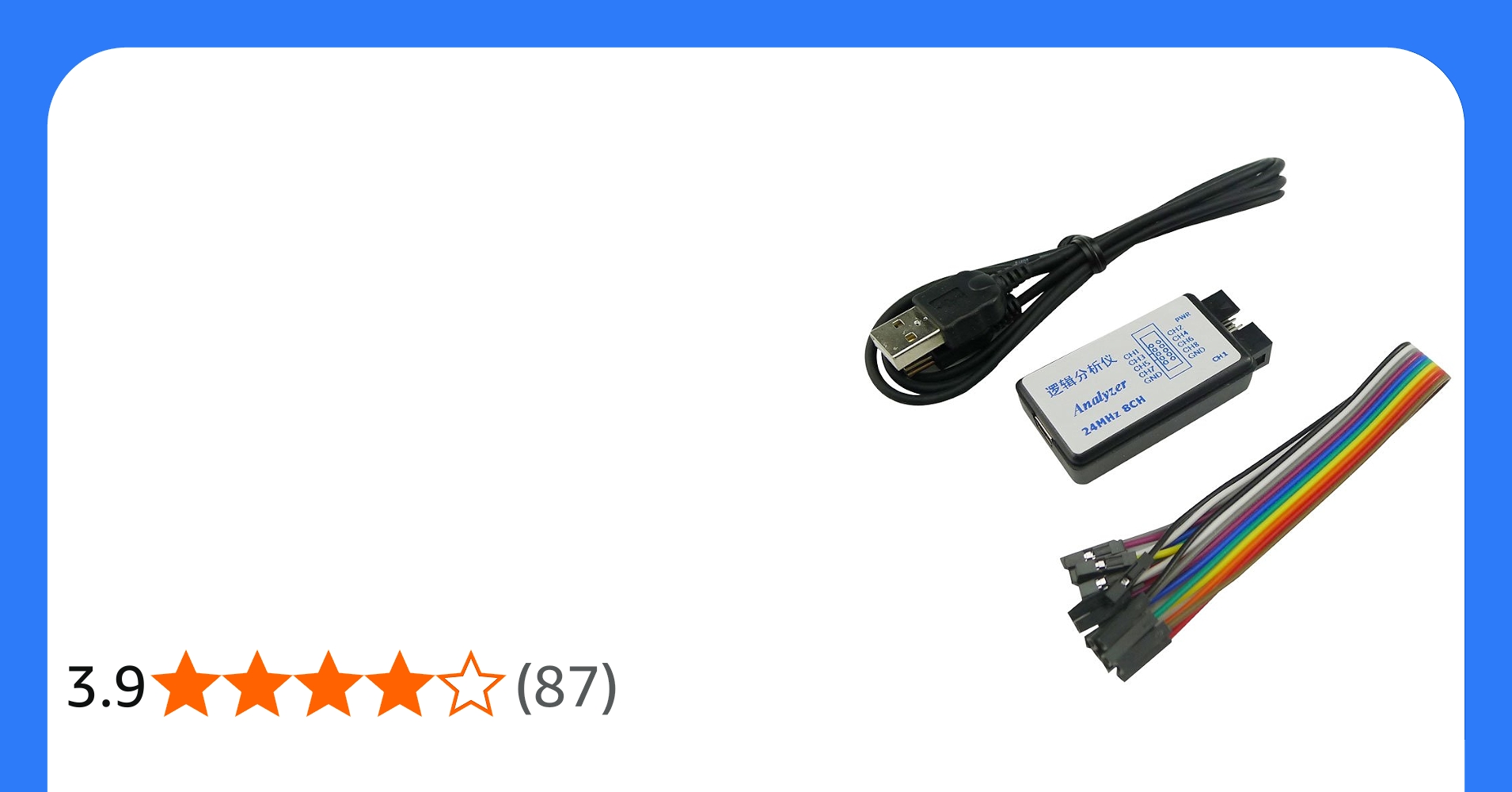

KKHMF 24MHz 8チャンネル USBロジックアナライザ 8CHロジックアナライザ UART IIC SPI デバッグ MCU FPGA ARMに対応 「国内配送」
特徴： ロジックサンプリングは、毎チャンネルに秒あたり24Mにアップできます、実際には、10M/Sで十分に対処できます。 8チャンネル：データを解析しながら、信号を収集することができます。それは異なる8つのデジタルシグナルを監視できます。I...
www.amazon.co.jp
